Механизм раздвижной системы EKF 120005 (книжка)

Механизм раздвижной системы EKF 120005 (книжка) применяется для монтажа складывающихся дверей («гармошка») весом до 80 кг.

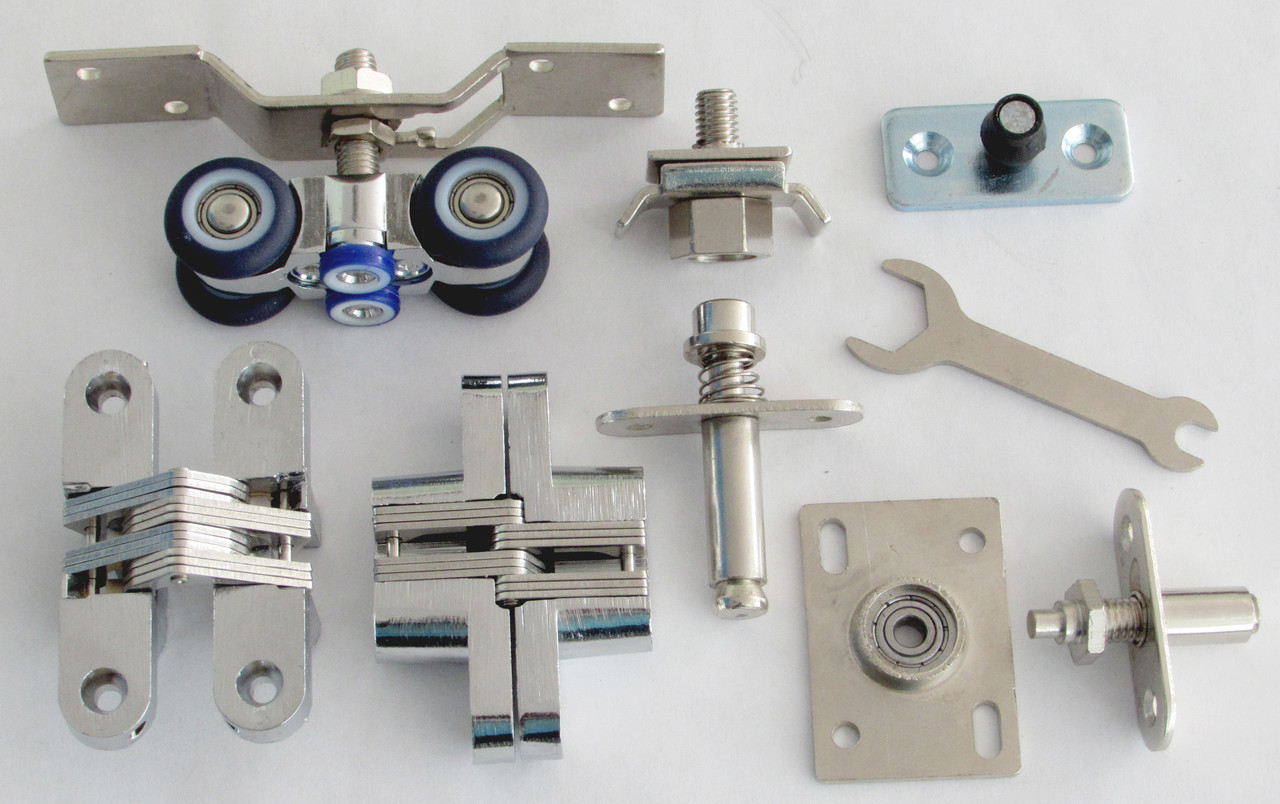

В комплект Механизма раздвижной системы EKF 120005 входит:

- Каретка с роликами - 1 шт.
(крепится к верхней торцевой части дверного полотна; ролики имеют подшипник, покрытый специальным полимерным материалом, благодаря чему ход каретки внутри направляющего профиля плавный и легкий. Так же каретка имеет регулировочный винт, который позволяет регулировать зазор между полом и нижней частью двери)

- Ограничитель (стопор) - 2 шт.
(представляет собой черную вставку, которая монтируется в оба конца направляющего профиля и фиксирует дверное полотно в крайних положениях, не давая ему выезжать слишком далеко и делает закрывание двери более мягким)

- Направляющий флажок - 1 шт.
(крепится к нижней торцевой части двери. Обычно он устанавливается на расстоянии 2-5 см от торца дверного полотна)

- Петля врезная - 2 шт.
(петли скрытого монтажа. Они соединяют между собой дверные полотна, в закрытом положении не видны)

- Комплект крепёжных элементов - к-т.

Также для монтажа раздвижных дверей нужны следующие комплектующие:

- Верхний направляющий профиль (в комплект системы не входит). В зависимости от конструкции предполагаемой раздвижной двери, система EKF 120005 может комплектоваться Направляющим профилем 2 м или Направляющим профилем 3 м. Профиль монтируется к стене с помощью Креплений (уголков) R-15.

- Нижний профиль (в комплект системы не входит)
(профиль монтируется в пол и в дальнейшем будет служить направляющей для флажка при открывании/закрывании двери)

- Крепление профиля (уголок крепления) R-15 (в комплект не входит)
(предназначен для монтажа верхнего направляющего профиля к стене, обычно на 2 м профиль используют 4-5 шт креплений)

- Ручки для раздвижных дверей (в комплект не входят)
(Ручки для раздвижных дверей не должны выступать за край дверного полотна и мешать закрыванию двери. Поэтому они обычно представляют собой утопленные в полотно ручки. Они могут быть как с замком так и без замка.
