Механізм розсувної системи для міжкімнатних дверей USK 3019 (40кг) аналог EKF

Механізм розсувної системи USK 3019 застосовується для монтажу розсувних дверей вагою до 40 кг.
Повністю сумісний з механізмами розсувної системи EKF ESW-120100 та EKF E-120100-02.

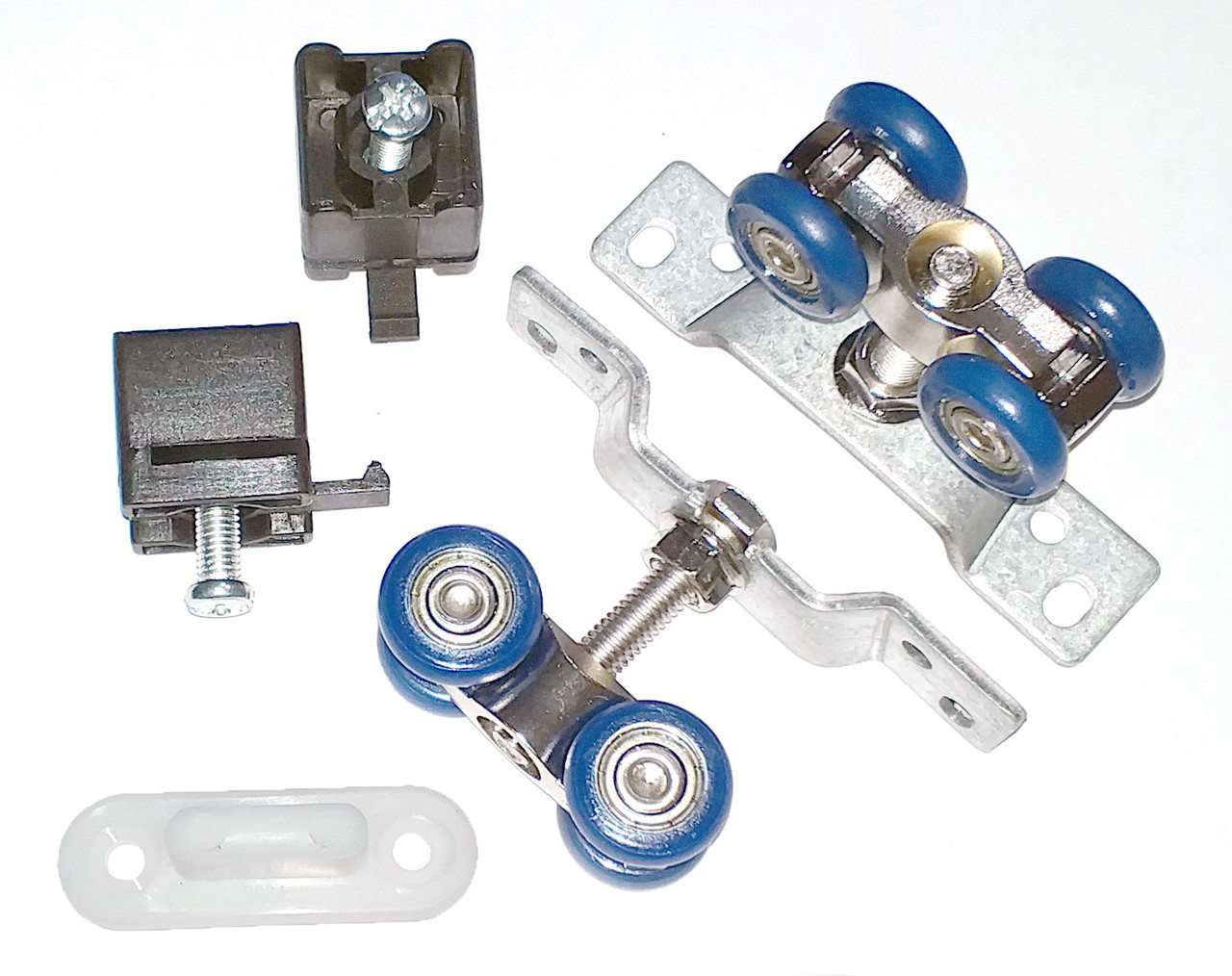

У комплект Механізму розсувної системи USK 3019 входить:

- Каретка з роликами – 2 шт.
(кріпиться до верхньої торцевої частини дверного полотна; ролики мають підшипник, покритий спеціальним полімерним матеріалом, завдяки чому хід каретки всередині напрямного профілю плавний і легкий. Також каретка має регулювальний гвинт, який дозволяє регулювати зазор між підлогою і нижньою частиною дверей). Довжина каретки – 46мм, ширина каретки по осі коліс – 20мм, діаметр колеса – 18мм. Розмір майданчика для кріплення дверного полотна – 75*17,5*2мм.

- Обмежувач (стопор) - 2 шт.
(представляє собою чорну вставку, яка монтується в обидва кінці профілю і фіксує дверне полотно в крайніх положеннях, не даючи йому виїжджати занадто далеко і робить закриття дверей більш м'яким)

- Напрямний прапорець - 1 шт.
(кріпиться в підлогу на одній площині з полотном. Зазвичай він встановлюється на відстані 2-5 см від торця дверей у закритому положенні дверей)

Також для монтажу розсувних дверей потрібні наступні комплектуючі, які до набору системи не входять!!!

- Верхній направляючий профіль (в комплект системи не входить)!!!! Залежно від конструкції розсувних дверей, система USK 3019 може комплектуватися Направляючим профілем 1,5 м,  Направляючим профілем 2 м або Направляючим профілем 3 м. Профіль монтується до стіни за допомогою Кріплення (кутів) R-15.

- Нижній профіль (в комплект системи не входить)!!!!
(Профіль за допомогою саморізів кріпиться до нижньої торцевої частини дверей і далі буде служити напрямною для прапорця під час відкриття/ закривання дверей)

- Кріплення профілю (кутник) R-15 (в комплект не входить)!!
(призначений для кріплення верхнього направляючого профілю до стіни, зазвичай на 2 м профіль використовують 4-5 шт кріплень)

- Ручки для розсувних дверей (в комплект не входять) !!!
(Ручки для розсувних дверей не повинні виступати за край дверей і заважати зачиненню дверей. Тому вони, як правило, є утопленими у полотно ручки (купейні ручки). Вони можуть бути як з замком, так і без замка.
