Механізм розсувної системи для міжкімнатних дверей EKF E-120101-02 (80кг)

Механізм розсувної системи EKF E-120101-02 застосовується для монтажу розсувних дверей вагою до 80 кг.

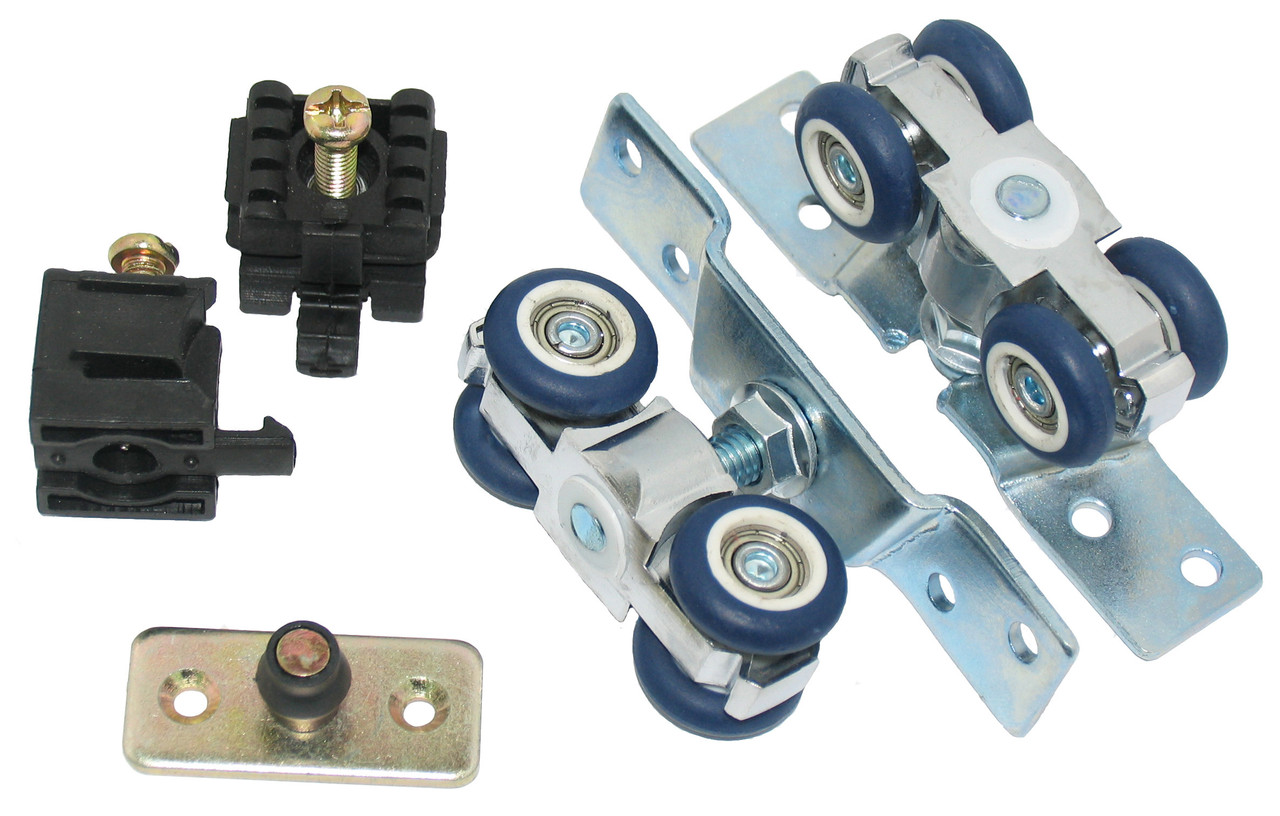

У комплект Механізму розсувної системи EKF E-120101-02 входить:

- Каретка з роликами – 2 шт.
(кріпиться до верхньої торцевої частини дверного полотна; ролики мають підшипник, покритий спеціальним полімерним матеріалом, завдяки чому хід каретки всередині напрямного профілю плавний і легкий. Також каретка має регулювальний гвинт, який дозволяє регулювати зазор між підлогою і нижньою частиною дверей). Довжина каретки – 65мм, ширина каретки по осі коліс – 27мм, діаметр колеса – 23мм. Розмір майданчика для кріплення дверного полотна – 100*21,5*2,5мм.
- Обмежувач (стопор) – 2 шт.
(є чорною вставкою, яка монтується в обидва кінці направляючого профілю і фіксує дверне полотно в крайніх положеннях, не також для монтажу даючи йому виїжджати надто далеко і робить закривання дверей більш м'яким)

- Напрямний прапорець – 1 шт.
(кріпиться в підлогу на одній площині з полотном. Зазвичай він встановлюється на відстані 2-5 см від торця дверного полотна у закритому положенні дверей)

Також для монтажу розсувних дверей потрібні наступні комплектуючі, які до комплекту системи не входять!

- Верхній напрямний профіль (у комплект системи не входить). Залежно від конструкції передбачуваних розсувних дверей, система EKF E-120101-02 може комплектуватися Напрямним профілем 2 м або Напрямним профілем 3 м. Профіль монтується до стіни за допомогою Кріплень (кутів) R-15.

- Нижній профіль (у комплект системи не входить)
(профіль за допомогою саморізів кріпиться до нижньої торцевої частини дверей і надалі служитиме напрямною для прапорця при відкриванні/зачиненні дверей)

- Кріплення профілю (кут кріплення) R-15 (в комплект не входить)
(Призначений для монтажу верхнього напрямного профілю до стіни, зазвичай на 2 м профіль використовують 4-5 шт кріплень)

- Ручки для розсувних дверей (у комплект не входять)
(Ручки для розсувних дверей не повинні виступати за край дверного полотна і заважати зачиненню дверей. Тому вони зазвичай являють собою втоплені в полотно ручки. Вони можуть бути як із замком так і без замка.
